01
简介
储存与分配系统的合理设计和实施对生物制药或生命科学用水系统的正常运行至关重要。储存与分配系统的设计形式多种多样，各种形式之间存在各自的优缺点，没有最好的，只有更合适的，因此选择何种设计形式主要取决于用户需求与生产要求。
单个储存与分配系统的重要性尚且如此，更何况对于一个生产企业来说，一个项目往往需求不只一套储存与分配系统，因此在详细考虑单个储存与分配系统采用何种形式之前，更需要提前规划好整个项目中多个储存与分配系统之间的架构。使整个公用工程系统更加稳定、更加适用、更加经济。
02
目的
通过多个储存分配系统之间的相互组合，将制水设备生产的质量合格的制剂用水，输送到不同的生产车间、产品线或生产区域。即降低了系统过大所带来的流量、温度、压力等系统控制方面的风险，也降低了材料方面的成本，同时也降低了不同车间、产品线以及区域之间的交叉污染。因此对于一个企业，采用合理的储存与分配系统架构，对于之后的洁净公用工程系统是否稳定运行至关重要。
03
架构举例
以下所举的例子只是展示了每种系统架构形式的简化示意图，只为说明各种架构之间的优缺点以供选择参考。

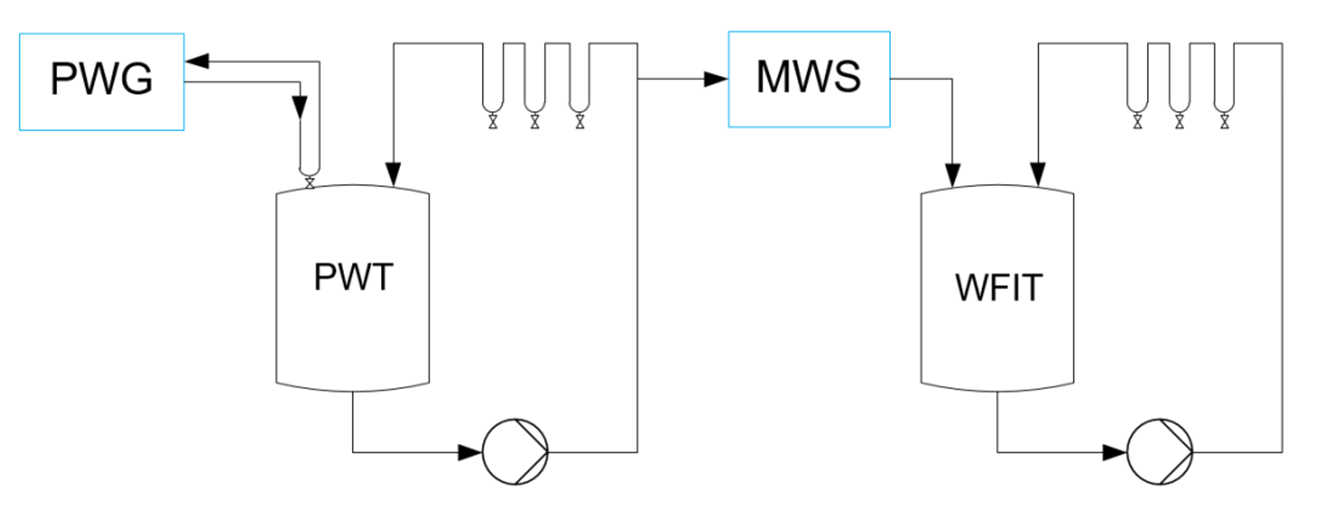

3.1单水机供单储罐
此种模式适用于一些小的制剂车间，使用点较少，不存在交叉污染风险，采用单罐形式。
优点：
1.一台水机对应一台储罐，补水控制逻辑清晰简单；
2.不存在系统之间的交叉反串风险。
缺点：
1.水机成本占比较高；
2.水机反洗或故障，水罐储存维持能力较低。

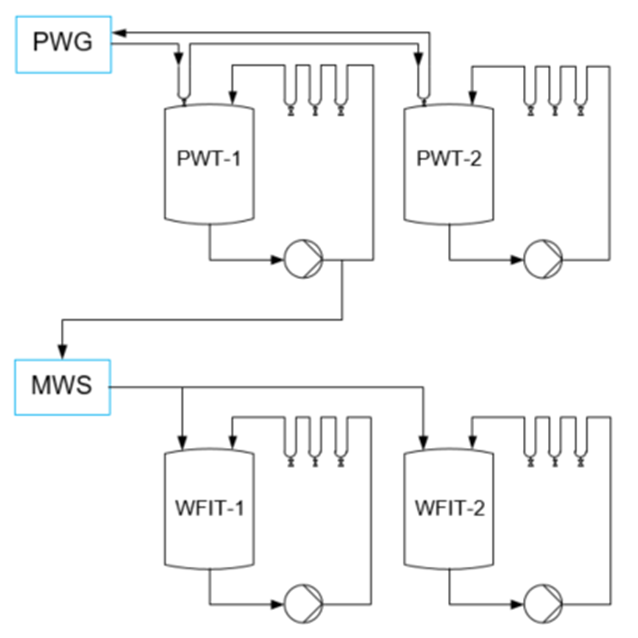

3.2单水机供多储罐
优点：
1.多个储存分配系统共用水机，在满足车间峰值用量的情况下，降低了系统的总体投资成本；
2.不同的生产线或区域，可通过不同的储存分配系统分开，降低了交叉污染的风险。尤其是存在有毒、高致敏性、高活性、激素类等区域；
3.通过多罐多管网，降低了储罐和管网的规格，减少了过大、过长系统的出现；
4.通过多储罐，可降低周期性消毒或灭菌时无法用水这个情况对生产造成的影响。
缺点：
1.一台水机对应多台储罐，如果产能设计不合理，易出现多个系统同时需水的情况，产能供应不上。为降低此种情况对生产的影响，则需要在补水策略方面考虑的更多，更复杂；
2.存在不同储存分配系统之间，可能通过共同的补水管路，有一定的交叉污染风险；
3.蒸馏水机的原料水来自其中一个纯化水储存分配系统，这个纯化水储存分配系统消毒、故障或水质不合格时，对注射用水系统有很大的影响。
3.3母循环套子循环分配形式
优点：
1.水机只补水给主储存分配系统，补水控制逻辑清晰简单；
2.水机消毒或故障时，主系统对子系统也能起到一定的缓冲能力；
3.多个储存分配系统共用水机，在满足车间峰值用量的情况下，降低了系统的总体投资成本；
4.通过多罐多管网，降低了储罐和管网的规格，减少了过大、过长系统的出现；
5.不同的生产线或区域，可通过不同的储存分配系统分开，降低了交叉污染的风险。尤其是存在有毒、高致敏性、高活性、激素类等区域，采用子系统供水，可更好地降低补水管路带来的交叉污染的风险；
6.由于分配系统的输送能力远高于水机，可利用主分配系统的输送能力，将子系统设置在更靠近它本身负责的区间、楼层，甚至是不同的车间或楼宇。
缺点：
1.由于子系统的补水来自与主系统，因此主系统消毒、故障或水质不合格时，子系统无法得到补水，会影响子系统的运行。主系统的稳定运行显得尤为重要；
2.由于子系统的补水来自另外一个循环系统，在系统调试或车间使用初期，用水量不是很大，周转率偏低的情况下，设计时需要考虑，长时间运行可能造成子系统的电导率偏高问题，尤其是纯化水系统；
3.蒸馏水机的原料水来自其中一个纯化水储存分配系统，这个纯化水储存分配系统消毒、故障或水质不合格时，对注射用水系统有很大的影响。

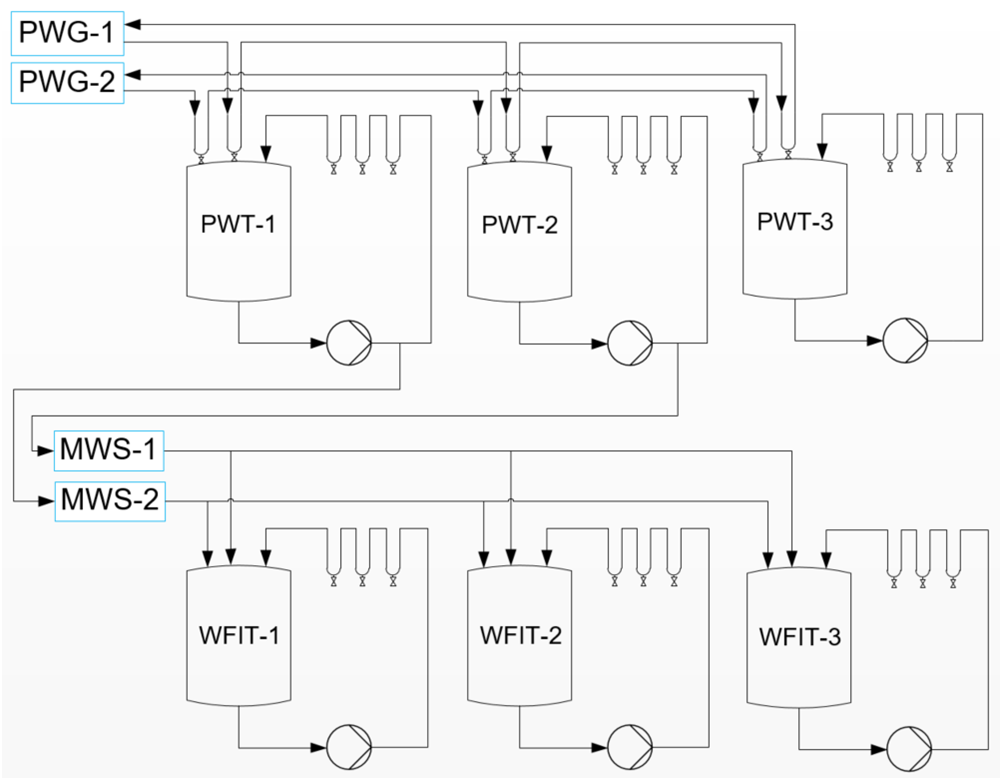

3.4多水机供水模式
优点：
1.多个储存分配系统共用水机，在满足车间峰值用量的情况下，降低了系统的总体投资成本；
2.不同的生产线或区域，可通过不同的储存分配系统分开，降低了交叉污染的风险。尤其是存在有毒、高致敏性、高活性、激素类等区域；
3.通过多罐多管网，降低了储罐和管网的规格，减少了过大、过长系统的出现；
4.通过多储罐，可降低周期性消毒或灭菌时无法用水这个情况对生产造成的影响；
5.双水机可以起到备份或部分备份的作用，在水机反洗或故障的情况下可以维持一定的产能，安全性有所提高；
6.蒸馏水机的原水来自不同的纯化水储存分配系统，除了水机本身的备用，也降低了纯化水系统消毒对注射用水系统的影响。
1.多台水机对应多台储罐，出现多个系统同时需水的情况时，补水策略方面考虑的更多，更复杂；
2.存在不同储存分配系统之间，可能通过共同的补水管路，有一定的交叉污染风险；
3.由于水机的增多，会造成系统成本的上升。
